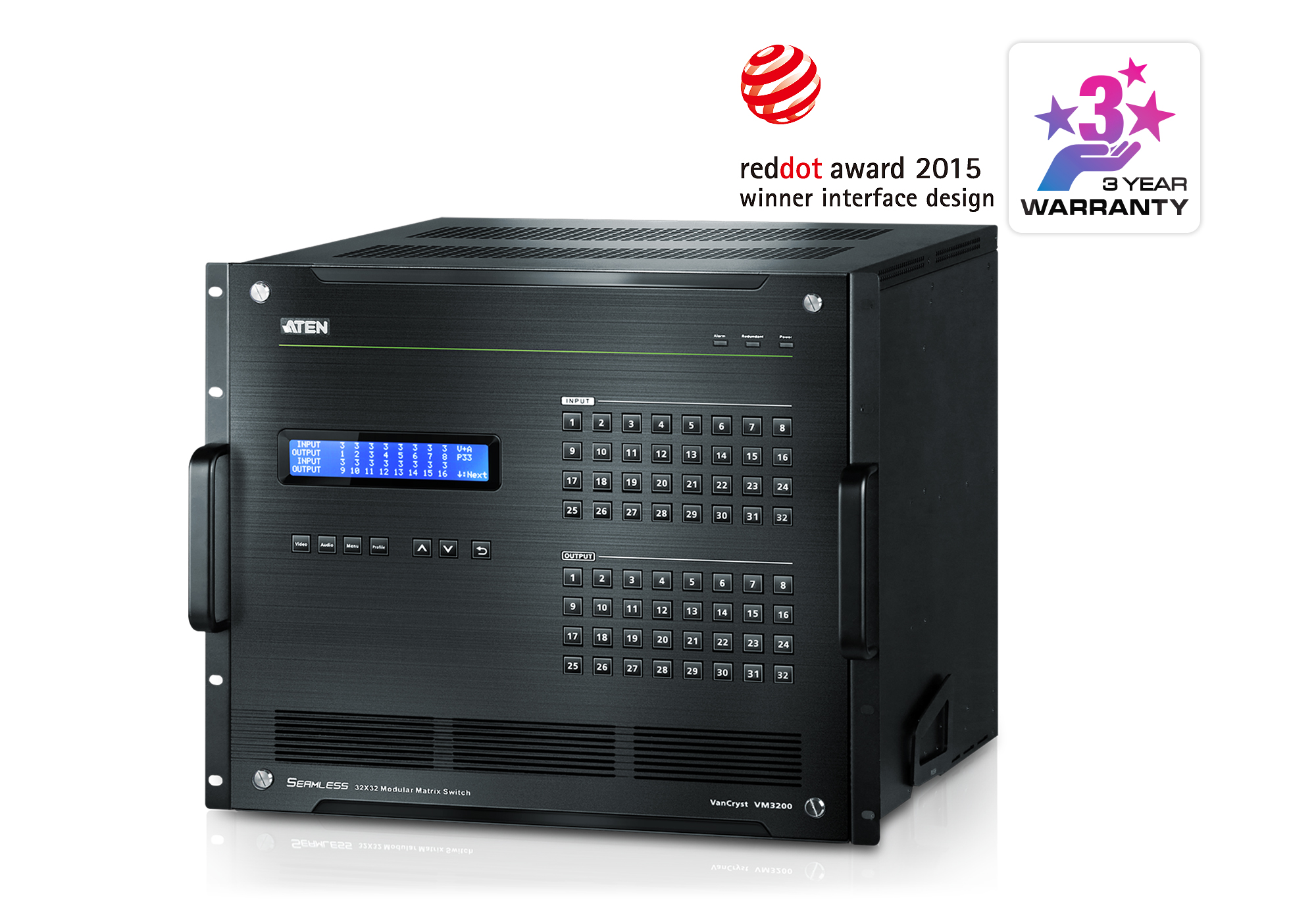

32 x 32 模块化矩阵式切换器


VM3200
  • 连接任何32组视频来源及任何32组显示设备,通过ATEN模块化矩阵式影音解决方案轻松整合
  • 多种控制途径 – 可通过前面板按键、RS-232/422/485控制和以太网络 (Telnet / Web GUI) 等联机方式进行系统管理
  • 通过 web GUI 可查看已连接视频源的实时影像串流,并可预览视频墙配置画面
  • 热插入的I/O板卡、风扇和电源模块设计,让系统整合与维护更便利

VM3200模组化矩阵式切换器提供进阶的访问与实时控制功能,通过单台系统便能实时控制多台本地和远程A/V输入设备及显示设备。VM3200让用户只需轻按前面板按键,即可独立切换视频和/或音频内容并传送至各种屏幕、显示设备、投影仪和/或扬声器。内建的升频器可高校转换影像格式,以确保无缝、实时的切换与显示。此外,前面板的LCD显示让用户可快速检视目前各连接端口的连线状态。此切换器并提供可选择EDID模式的选项,以针对不同的屏幕支持最佳的画质分辨率。

VM3200的扩充十分简易,并支持一系列可热插拔的ATEN输入/输出卡。它具备自动信号转换功能,可允许各种数字视频接口的搭配组合,包括HDBaseT (VM7514 / VM8514)、HDMI (VM7804 / VM8804)、DVI (VM7604 /VM8604)、3G-SDI (VM7404)及VGA (VM7104)。模组化、可扩充的特性使VM3200尤为适用于大型A/V应用,像是广播电(视)台、交通和运输相关的控制室、紧急服务中心和任何需要客制化、高速影音信号中继转换,提供完整的A/V影音整合方案。

物品清单

  • 1x VM3200 32x32模组化矩阵式切换器
  • 1x 电源线
  • 1x 端子台
  • 1x 使用说明
  • 连接任何32 组视频来源及任何32 组显示设备,通过 ATEN 模块化矩阵式影音解决方案轻松整合
  • 支持4K 分辨率–高达UHD (3840 x 2160) 和 DCI (4096 x 2160),画面刷新率为30 Hz (4:4:4) 和 60 Hz (4:2:0)
  • 升频器–将输入分辨率转换为显示器推荐分辨率
  • 无缝切换™ –近乎零秒的影音切换,提供连续影像串流、实时的开关和稳定的信号传输*
  • 视频墙 – 通过直观的网页式用户接口即可轻松客制您所需的视频墙配置
  • 实时影像串流–通过web GUI 可查看已连接视频源的实时影像串流,更便于画面输出安排
  • 内容及配置画面预览–于web GUI显示各视频源画面细节,让profile配置更为轻松
  • EDID Expert™–协助您选择EDID 设定,提供顺畅的启动、高画质显示和跨屏幕呈现高清分辨率
  • 支持音频功能–可撷取HDMI 音频,并可嵌入立体声音频 (HDMI I/O板卡)
  • 日历排程播放–根据预设的日历排程及RTC播放profile
  • 多种控制途径 – 可通过前面板按键、RS-232、RS-485/422 和以太网络 (Telnet / Web GUI) 等联机方式进行系统管理
  • 通过ATEN Video Matrix Control App即可迅速且灵活地进行检视与控制
  • I/O 板卡、风扇和电源模块皆为热插入设计,让维护更便利并提高系统可靠度
  • 支持可热插入、免工具安装之 I/O 板卡,系统扩充更具灵活性
  • 可选配冗余电源供应器–为关键性应用提升可靠度
  • 支持长距离传输–HDBaseT™ I/O板卡与ATEN HDBaseT™ Class A延长器共享时,可延伸影音传输距离至1080p@150m
  • HDMI (3D, 色深) (HDMI I/O板卡)
  • 兼容HDCP 1.4 (VM7804/VM8804) 或 2.2 (VM7814/VM8814)
  • 支持消费性电子控制 (CEC) (HDMI I/O板卡)
  • HDMI 提供 ESD 保护
  • 机架式安装,9U 设计
    * 注意:
    1. 不同型号的模块化I/O 板卡具有不同之特性。上列 “*” 号标示之特点需视插接的板卡是否支持。
    2. 当无缝切换™功能启用时,视频输出装置将不显示3D、色深或交错式扫描 ( 如1080i) 等功能。如欲使用这些功能,请关闭无缝切换™功能。
    3. 在您使用无缝切换™或视频墙功能时,若发生画面超出屏幕显示范围的状况时,请调整显视器的显示设置。
板卡输入8 个插槽
板卡输出8 个插槽
视频输入
接口视插接的I/O 板卡而定
最大数据速率15.2 Gbps (3.8 Gbps 每通道)
音频
输入视插接的输入板卡而定
输出视插接的输出板卡而定
控制
RS-232连接接口:1 x DB-9 母头 ( 黑色)
串行控制Pin 配置:Pin2 = Tx, Pin 3=Rx, Pin 5= Gnd
传输速率及通讯协议:
传输速率: 19200, 数据位:8, 停止位:1, 同位:无, 流量控制:无
RS-485/RS-4221 x 螺丝接线端子, 5 Pole
以太网1 x RJ-45 母头
EDID 设定EDID 模式:默认 / 端口1 / 混合/ 定制 ( 支持EDID)
接口
电源1 x 3 针脚交流电源插座
电源
输入额定值100-240 VAC; 50-60Hz; 1.0A
功耗AC110V:800W:239BTU
AC220V:800W:236BTU
作业环境
操作温度0°C 至 40°C
储存温度-20°C 至 60°C
湿度0 - 80% RH, 无凝结
机体属性
尺寸 (长 x 宽 x 高)48.20 x 47.19 x 39.90 cm
(18.98 x 18.58 x 15.71 in.)
重量18.20 kg ( 40.09 lb )
外壳材质金属
装箱数1
附注对于一些机架式产品,请注意标准物理尺寸WxDxH,其使用LxWxH来表示。




描述版本发布日期文件名称
Firmware Upgradev2.2.2112021-05-14 vm3200_v2.2.211.zip
Firmware Upgradev2.1.2082020-12-29 vm3200_v2.1.208_fw.zip
Firmware Upgradev2.1.2042020-10-29 vm3200_v2.1.204.zip
Firmware Upgradev1.4.1392020-09-23 vm3200_v1.4.139.zip
Firmware Upgradev1.4.1382020-05-08 vm3200_v1.4.138.zip
Firmware Upgradev1.4.1352020-01-17 vm3200_v1.4.135.zip
Firmware Upgradev1.4.1312019-08-19 vm3200_v1.4.131.zip
Firmware Upgradev1.3.1292019-06-13 vm3200_v1.3.129.zip
Firmware Upgradev1.2.1162019-03-27 vm3200_v1.2.116.zip
Firmware Upgradev1.1.1072018-04-10 vm3200_v1.1.107.zip
Firmware Upgradev1.0.0832017-04-05 vm3200_v1.0.083.fw
Firmware Upgradev1.0.0682017-04-05 vm3200_streaming_board_v1.0.068.zip
