4 x 2 True 4K 矩阵式演示切换器，搭载升频器、DSP和HDBaseT-Lite

VP1421

多格式AV矩阵式切换 – 在1个HDBaseT / 2个HDMI / 1个VGA输入和1个HDBaseT / 1个HDMI输出之间灵活切换；支持音频DSP
HDBaseT-Lite技术 – 通过单一Cat 6/6a线缆延伸无压缩AV、IR、RS-232和电源长达70m
出色的视频质量 – 支持True 4K分辨率高达4096 x 2160@60Hz (4:4:4) (HDMI) / 4096 x 2160@60Hz (4:2:0) (HDBaseT)和HDR
Scaler – 显示输出A可支持升频至True 4K；显示输出B则可将4K视频降频至1080p

ATEN VP1421是一款多合一演示切换器，它整合了矩阵式影音切换器、True 4K升频器、HDBaseT视频延长器、音频DSP和模拟转数字影音转换器等功能于一精巧机身，可轻松装设于桌面下或机架中。通过四个模拟/ 数字影音输入源与一个HDBaseT和一个HDMI True 4K输出之间的流畅切换，VP1421的先进设计协助您有效提升专业演示的效率和影响力。

真4K，HDR卓越的画质影像

支持True 4K 高达4096 x 2160 @ 60Hz（4：4：4）(HDMI)，4096 x 2160 @ 60Hz（4：2：4）(HDBesT)和HDR，在每个演示内容中提供生动的内容。

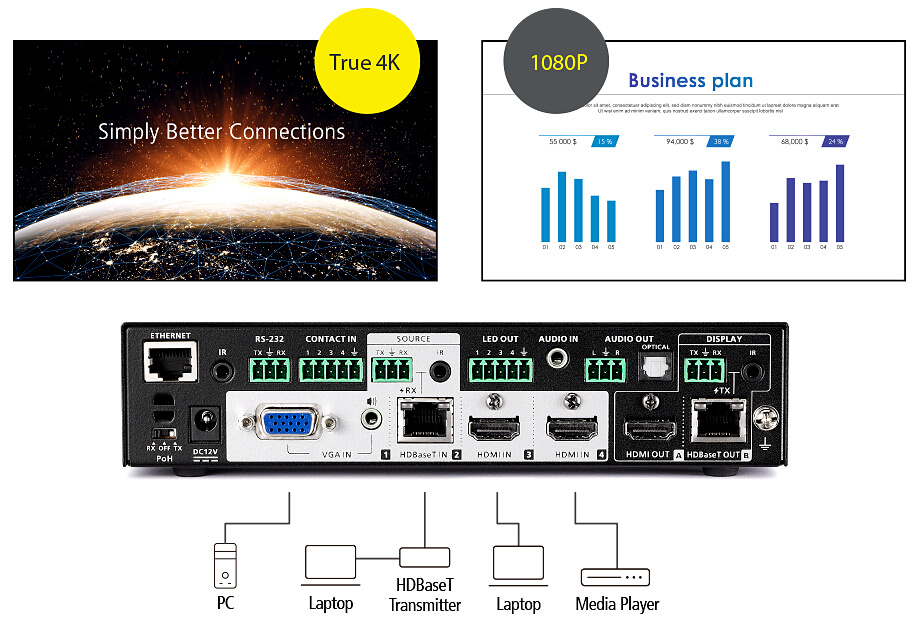

流畅的AV矩阵式切换与缩放，使演示完美呈现

多格式AV矩阵切换器：可灵活切换 1个HDBesT / 2个HDMI / 1个VGA输入， 1个HDBesT / 1个HDMI输出；支持音频DSP。

Scaler升频器：显示输出A可支持升频至True 4K；显示输出B 则可将4K视频降频至1080p

通过HDBaseT长距离传输

Cat 6/6a或ATEN 2L-2910 Cat 6线即可传输影音频号和双向RS-232/IR控制信号长达140m*

*备注：此为VP1421 的HDBaseT 输入与输出端同时使用时，两端各延长70m的传输距离加总。

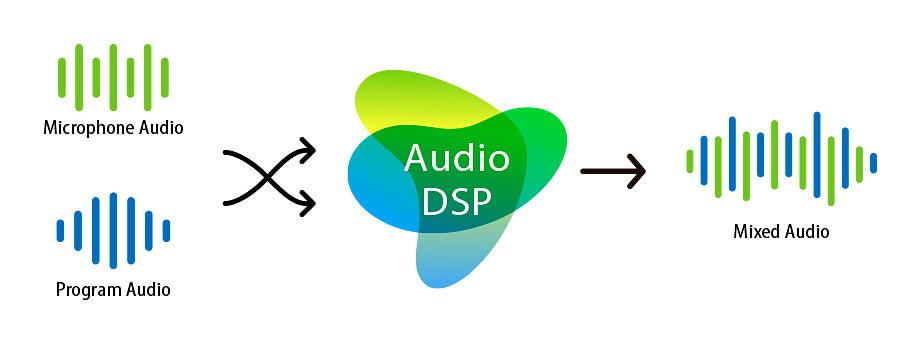

内置音频DSP

支持48V幻象电源的麦克风输入；麦克风输入的音频可与系统音频混音至显示输出，侦测到麦克风输入信号时自动降低系统音频输出的音量。

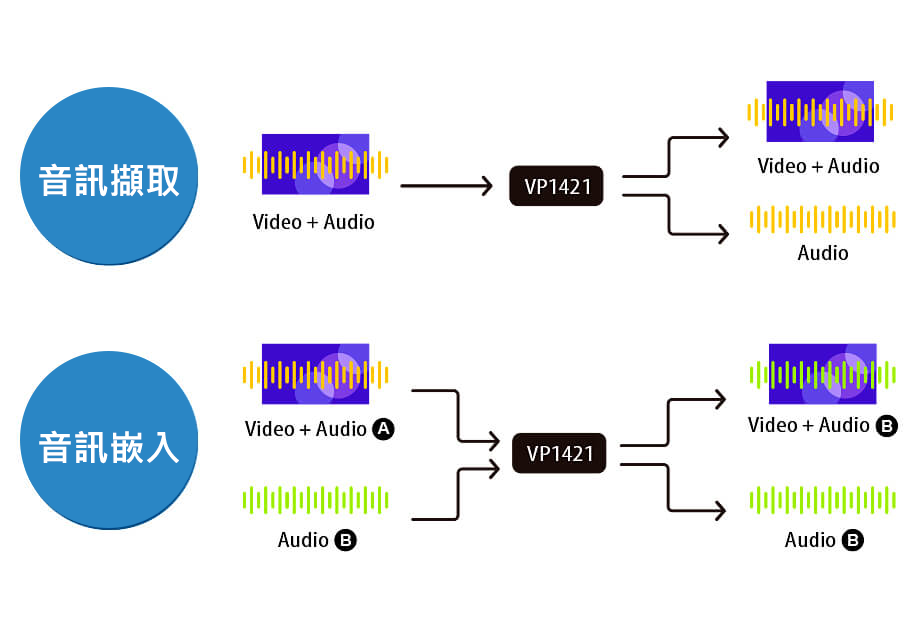

灵活的音频嵌入与解嵌

支持立体声音频嵌入到HDMI输出或分离音频输出和光纤音频输出。还可将HDMI和HDBaseT音频解嵌到不同的音频输出，可轻松调整喜音频设置。

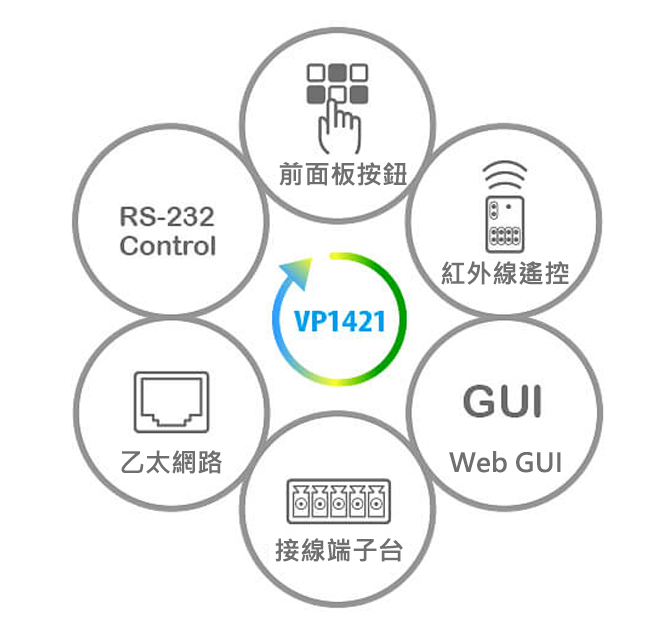

容易操作的多功能接口

VP1421可通过前面板按钮、红外遥控器、RS-232和web用户接口进行流畅的控制，其简易的控制接口不仅降低操作复杂性，多样的功能整合更减少了所需的系统设备数量。它适用于所有会议空间和教育展示环境，例如会议室、教室、培训室或任何其他展示或讲演场合，例如展览中心或饭店。

物品清单

1x VP1421 4 x 2 True 4K矩阵式演示切换器
1x 红外线接收器
1x 红外线遥控器
4x 3针式接线端子
2x 5针式接线端子
1x 电源适配器
1x 1x VPK104 4键接点延长切换面板
4x 4针式接线端子
1x 使用说明

流畅的模拟/数字AV矩阵式切换
- 支持4组多格式输入 – 2个HDMI、1个HDBaseT和1个VGA输入
- 1个HDMI和1个HDBaseT输出
- 音频嵌入 – 立体声音频可嵌入至显示输出或分离输出至立体声line out和光纤音频输出
- 音频解嵌 – HDMI/HDBaseT音频可解嵌为独立的音频并输出至立体声line out
- 内置音频DSP – 支持48V幻象电源的麦克风输入；麦克风输入的音频可与系统音频混音至显示输出
- 侦测到麦克风输入信号时自动降低系统音频输出的音量
- 自动切换 – 自动侦测并切换至新接入的信号源，节省切换时间并提高操作便利性

高画质影像与最佳输出分辨率
- 卓越的影像画质 – 支持True 4K分辨率高达4096 x 2160@60Hz (4:4:4) (HDMI) / 4096 x 2160@60Hz (4:2:0) (HDBaseT)
- 支持4K HDR
- Scaler – 显示输出A可支持升频至True 4K；显示输出B则可将4K视频降频至1080p
- EDID Expert ™ – 协助您选择最佳的EDID 设定，提供顺畅的启动、高画质显示和跨屏幕呈现最佳分辨率
- HDMI (3D, 色深, 4K); 兼容HDCP 2.2

多功能流畅操作
- 多种控制选项– 通过前面板按钮、红外线遥控器、RS-232 和web 用户接口等方式提供灵活流畅的控制
- 通过ATEN Video Presentation Control App即可迅速且灵活地进行检视与控制
- 双向RS-232 和IR 通道 – 通过HDBaseT 联机即可进行设备控制，不需额外接线
- 支持待命模式，可节省电源并可快速唤醒
- 支持消费性电子控制 (CEC)
- 内建接点输入和LED 输出，用于连接VPK104 接点延长切换面板，通过按键面板进行控制

通过单一接线延长传输距离
- 长距离传输 – 通过单一Cat 6/6a或ATEN 2L-2910 Cat 6线即可传输影音频号和双向RS-232/IR控制信号长达140m*
- Power over HDBaseT (POH) – 通过现有通讯线即可进行远程供电；内建指拨开关可选择受电设备
  *备注：此为VP1421 的HDBaseT 输入与输出端同时使用时，两端各延长70m的传输距离加总。

视频输入
接口	2 x HDMI Type A 母头(黑) 1 x VGA (HDB-15) 母头(蓝) 1 x HDBaseT (RJ-45) 母头(银) PoH可选
最长距离	HDMI: 4K@60Hz (4:4:4) 远达3m; 4K@30Hz 远达10m; 1080p@60Hz 远达15m VGA: 1920x1200@60Hz 远达15m HDBaseT: 4K@30Hz 远达35m (Cat 5e/6) / 40m (Cat 6a/ATEN 2L-2910 Cat6); 1080p@60Hz 远达60m (Cat 5e/6) / 70m (Cat 6a/ATEN 2L-2910 Cat6)
视频输出
接口	1 x HDMI Type A 母头(黑) 1 x HDBaseT (RJ-45) 母头(银) PoH可选
最长距离	HDMI: 4K@60Hz (4:4:4) 远达3m; 4K@30Hz 远达10m; 1080p@60Hz 远达15m HDBaseT: 4K@30Hz 远达35m (Cat 5e/6) / 40m (Cat 6a/ATEN 2L-2910 Cat6); 1080p@60Hz 远达60m (Cat 5e/6) / 70m (Cat 6a/ATEN 2L-2910 Cat6)
视频
最高分辨率	HDMI: 高达4096 x 2160 / 3840 x 2160 @ 60Hz (4:4:4) VGA: 高达1920x1200@60Hz HDBaseT: 高达4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0) ; 高达4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
兼容协议	HDMI (3D, 色深, 4K); 4K HDR 兼容HDCP 2.2; 消费性电子控制 (CEC)
音频
输出	Line Out (Unbalanced): 1 x 3孔接线端子光纤音频: 1 x Toslink (黑)
输入	立体声音频(HDMI/HDBT): 1 x mini stereo Jack 母头(绿) 立体声音频(VGA): 1 x mini stereo Jack 母头(绿) 麦克风: 1 x 6.3mm Jack 连接头(可选幻想电源)
控制
RS-232	1 x 3孔接线端子
IR	1 x Mini Stereo Jack 母头(黑)
以太网	1 x RJ-45 母头(银)
接点输入	1 x Captive Screw Connector, 5-pole
LED 输出	1 x Captive Screw Connector, 5-pole LED out power: +5 VDC, 0.2 A
IR 通道	HDBaseT 输入: 1 x Mini Stereo Jack 母头(黑) HDBaseT 输出: 1 x Mini Stereo Jack 母头(黑)
RS-232 通道	HDBaseT 输入: 1 x 3孔接线端子 HDBaseT 输出: 1 x 3孔接线端子
开关
电源	1 x 按钮开关(LED: 绿/ 橘) 1 x 指拨开关(+48V 幻象电源) 1 x 指拨开关(PoH)
视频输入端口选择	4 x 按钮开关(LED: 绿)
视频输出端口选择	2 x 按钮开关(LED: 橘)
选择	Mic: 1 x 旋钮 Volume: 1 x 旋钮 Mode / Unlock: 1 x 按钮开关
EDID 设定	EDID 模式: ATEN Default / Display A / Remix
接口
电源	1 x DC Jack (黑)
功耗	DC12V:14.93W:110BTU/h 附註: ● 单位=瓦特：表示设备在没有外部负载情况下的典型功耗 ● 单位=BTU/h：表示设备满载时的功耗
环境
操作温度	0-40°C
储存温度	-20 - 60°C
湿度	0 - 80% RH, 无凝结
机体属性
外壳	金属
重量	1.16 kg ( 2.56 lb )
尺寸 (长 x 宽 x 高)	20.00 x 17.01 x 4.40 cm (7.87 x 6.7 x 1.73 in.)
装箱数	3 pcs
附註	对于一些机架式产品，请注意标准物理尺寸WxDxH，其使用LxWxH来表示。
