5K DisplayPort KVM over IP 信号延长器 (接收装置)

KX9970R 5K DisplayPort单屏幕KVM信号延长器，是一台可以从不同位置提供控制端访问的发送设备。发送端可以将电脑的键盘、视频影像、鼠标和USB信号发送到接收端，让使用者在发送端或接收端都能够进行控制端访问。通过此建置，内部网络可从远程的USB DisplayPort控制面板(USB键盘、鼠标和DisplayPort接口的屏幕)直接访问电脑系统。因此，电脑能够放置在安全且温控的环境中，也能够与工作站隔离。

KX9970R各支持一台DisplayPort屏幕，视频分辨率高达5K (5120 x 2880 @ 30 Hz)，提供无延迟的传输能力及无损的视频压缩质量。KX9970R信号延长器搭载一个RJ-45端口以及两个SFP+模块插槽。通过10-Gbps SFP+光纤模块插槽连接光纤网络，用户可延伸传输距离最远达10公里；为了增加连接灵活性，KX9970R的发送端和接收端可直接互连、或通过铜线或光纤网络布置的区域高速网络进行连接。KX9970R具备双电源，以提供冗余机制。使用时可直接固定于墙上、或是通过0U机架，安装设置于机架后方以节省空间。

作为IP架构的矩阵信号延长器，KX9970R可支持各种不同方式的配置以满足不同的工作环境，如单点对单点、单点对多点、多点对单点。若与KVM over IP Matrix Manager管理软件 (CCKM) 结合，以多点对多点的配置方式整合成为一个KVM over IP Matrix (矩阵模式) 系统，让用户可针对不同的工作环境进行更加弹性化的布线安装。

通过与CCKM结合，IT管理人员可享有更多进阶功能，例如能够自动侦测相同子网内的KX9970R延长器，以达成快速安装或配置；用户名 / 密码验证和授权；定义可切换和共享的联机种类。全新的安全性功能亦提供额外的保护，支持用于安全数据传输的256-bit AES加密技术，而RADIUS、LDAP、Active Directory、TACACS+等第三方授权服务也为联机安全性提供了更多的保护。总体而言，KX9970R为想要在内部网络上延长数字信号的用户，提供极具成本效益且便利的解决方案。

备注:
本产品包装中不包含SFP+模块 (2A-141G / 2A-142G)。如需相关产品信息，请联络您的ATEN产品供货商。
最新的网络交换器兼容性列表, 请参阅 ATEN Support Center 以取得更多信息。

• 进阶功能¹
  • 提供无损的视频压缩影像质量，高达5120 x 2880，包含零延迟的UHD或DCI
  • 具 24、30、36 位色深的原生DP信号处理
  • 支持 Adobe RGB

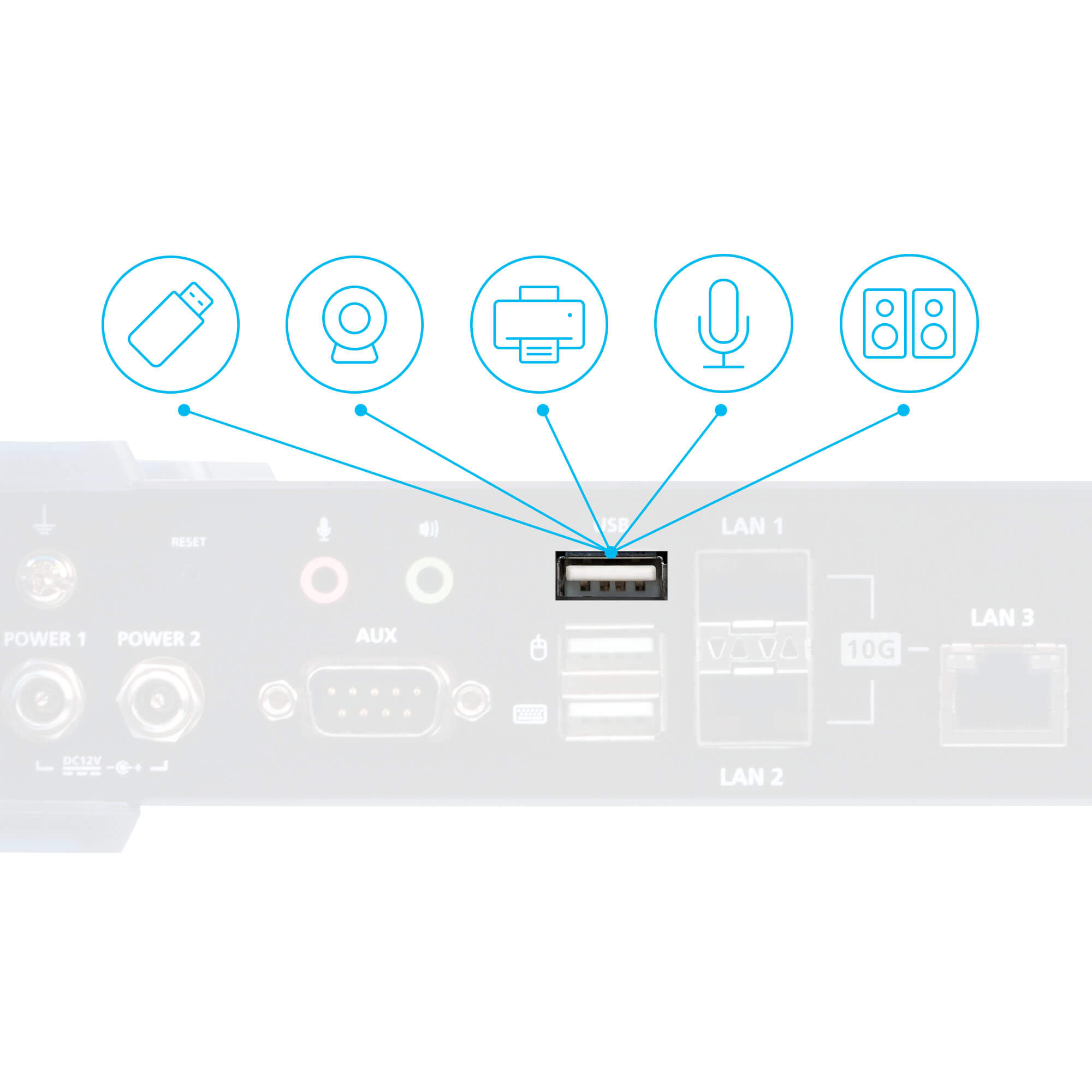

  • 支持 USB 同步传输，以便在发送端和接收端间使用USB相机及喇叭
  • ATEN Matrix Link – 提供用户立即连接至发送端及接收端，在iPad上可实时进行端口及配置文件切换
  • 无边快切 (Boundless Switching) – 只需将鼠标光标移至屏幕边界并超过边界范围后，即可于不同接收端 (Rx) 间切换操作
  • 推拉共享内容 (Push and Pull) – 仅需一次点击 (鼠标) 即可与单台接收端 (Rx) 或电视墙共享屏幕内容
  • 强大的电视墙功能 – 可于每组视图配置多组最高达12 x 12的电视墙拼接 (至多144台显示器)
  • 先进的排程功能 – 可预设连接时间及日期，提升效率并节省成本
  • 虚拟发送端 (Virtual Transmitter) – 可独立串流传输不同发送端的影像、音频、USB、及串口来源档案
  • 支持内部与外部验证 – 外部验证支持LDAP、Active Directory、RADIUS、及TACACS+
  • 进阶使用者授权设定 – 管理员可于发送端 (Tx) 装置设定四组允许权限访问模式，以利不同使用者间协同合作或避免互相干扰
  • 可根据不同使用者及群组，设定不同的KX装置访问及控管权限
  • 最多可将四组KX发送端设定为影像群组，以支持多屏幕应用
  • 接收端 (Rx) 访问控制 – 只要按下控制按钮，用户可在近端发送端 (Tx)允许或禁止远程接收端 (Rx) 访问²

    备注：
    1. KX发送端需和KX接收端共同搭配使用，并通过CCKM管理装置，方可支持上述进阶功能。
    2. 本产品包装中不包含KVM over IP访问控制盒 (2XRT-0015G)。如需相关产品信息，请联络您的ATEN产品供货商。

• 硬件
  • 支持32:9超宽分辨率
  • 支持DisplayPort视频分辨率 – 5120 x 1440 @ 60 Hz (4:4:4), 5120 x 2880 @ 30 Hz (4:4:4), 4096 x 2160 @ 60 Hz (4:4:4), 1920 x 1080 @ 240 Hz (4:4:4) (CVT-RB), 2560 x 1440 @ 144 Hz (4:4:4)
  • DisplayPort 1.2
  • 支持立体声喇叭与麦克风
  • 支持高速虚拟媒体
  • Auto-MDIX – 自动侦测线材类型
  • 内建8kV/15kV静电防护及2kV浪涌保护
  • 支持电源冗余 – KX9970T配备2组DC电源插孔以供冗余
  • 支持网络故障转移 – 配备1个RJ-45端口以及2个SFP+模块插槽，以支持网络容错功能，可确保关键任务应用稳健运行不中断
  • 支持10-Gbps SFP+光纤模块扩充最远达10公里*
  • 安装选择：
    - 2X-021G双机架安装套件
    - 2X-031G单机架安装套件
  • 内附工业级电源适配器，可在0 °C- 50 °C的环境中稳定运作，适用于条件严苛的工作环境中
    备注：*本产品包装中不包含SFP+模块（2A-141G / 2A-142G）。如需相关产品信息，请联络您的ATEN产品供货商。

• 管理
  • 搭配使用KVM over IP Matrix Manager管理软件 (CCKM) – 轻松配置所有KX装置，同时提供直观的使用界面
  • 双控制端操作 – 用户可从发送端和接收端的键盘、屏幕和鼠标控制端管控电脑系统
  • 可由接收端 (Rx) 装置上的OSD (On Screen Display)选单配置发送端 (Tx) 及接收端 (Rx) 装置
  • EDID Expert™ – 可选择EDID设定的模式，能确保在不同屏幕间依然拥有最佳的分辨率并提供顺畅的画面显示
  • 画面预览 (Panel Array™ Mode) – 允许使用者在单一画面上检视最多36台显示器的视频影像
  • 影像压缩等级选项功能 – 用户可调整影像质量 (提升或降低) 以取得适当的网络带宽
  • 支持命令行界面(CLI) – 管理者可通过RS-232或Telnet联机，键入指令以控管所有KX装置
  • 支持快捷键命令
  • RS-232串口端口 – 用户可联机至串口终端机进行TextMenu、CLI、或配置设定触控屏幕和条形码扫描仪之类的串口设备
  • KX Tx型号与所有的KX Rx型号皆兼容

• 安全性
  • 专用的局域网络端口直接连接KX装置，可与外部企业网络隔离
  • 安全数据传输 – 支持256-bit AES加密技术，强化传输安全性
  • 支持业界标准TLS数据加密协议以确保自浏览器登入的安全性

• 虚拟媒体
  • 虚拟媒体功能可加强数据传输性能，可从远程轻松地执行文件传输、操作系统修补、软件安装以及问题诊断测试
  • 支持USB 2.0 DVD / CD光驱、USB巨量储存设备、电脑硬盘及ISO影像
  • 支持智能卡及CAC Reader
